一、结构概述
摇篮式结构是当前高端五轴加工中心常用结构之一，其特点是：两个旋转轴（通常为B轴和C轴）集成于工作台。工作台如“摇篮”一般，可进行±旋转和翻转运动。主轴不参与摆动，有利于保持高刚性和刀具稳定性。此结构因其高刚性、精密定位、五轴插补效率高等优点，被广泛应用于航空航天、汽车、模具及医疗器械等高端制造领域。
二、典型厂商与代表型号对比
| 厂商 | 代表机型 | B轴摆动角度 | C轴旋转角度 | X/Y/Z行程（mm） | 主轴转速 | 特点说明 |
| GROB（德国） | G350 2nd Gen | 22.5°（-35°/+190°） | 360° | 600/770/805 | ma×30,000rpm | 倾斜工作台与水平主轴，结构紧凑，适合全方位多面加工 |
| DMG MORI（德日） | DMU 50 3rd Gen | 110°（-35°/+145°） | 360° | 650/520/475 | ma×20,000rpm | 高性价比摇篮式，入门级五轴高精度机床 |

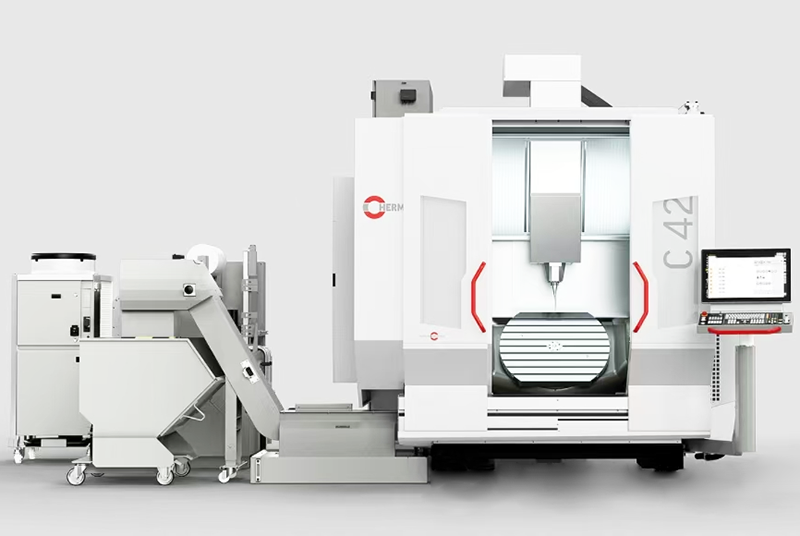

| Hermle（德国） | C42U | ±115° | 360° | 800/800/550 | ma×18,000rpm | 重载摇篮结构，刚性与精度兼顾，适合复杂模具与航空件 |
| Mikron（瑞士GF） | HPM 600U | ±100° | 360° | 600/600/500 | ma×20,000rpm | 高速高精摇篮式结构，注重轻型精密加工 |
| OKUMA（日本欧美销售） | MU-5000V | +90°/-120° | 360° | 500/1,000/460 | ma×15,000rpm | 大行程、重切削能力较强，适合模具及复杂曲面加工 |
三、结构优劣对比分析
优点
| 特性 | 摇篮式结构表现 |
| 刚性与精度 | 主轴不摆动，刚性高，利于高精度五轴插补加工 |
| 重型加工 | 工作台承载力高，适合重工件 |
| 刀具路径 | 始终接近工件最佳角度，缩短刀具长度，提高加工效率 |
| 结构紧凑性 | 多为门式结构，便于自动化集成 |
缺点：特性描述工作台运动由于旋转轴在工作台，重心高时不利于大件稳定性设备成本精度高，结构复杂，整机制造成本高维修难度精密转台系统维护要求高
四、应用领域分析行业应用举例
推荐机型航空航天涡轮叶片、结构件、钛合金组件GROB G550, Hermle C42U汽车制造发动机外壳、传动轴、连杆类曲面件DMU 50, OKUMA MU-5000V医疗器械植入件、骨科零件、微型模具Mikron HPM 600U精密模具注塑模、压铸模、多型腔精密模具Hermle C42U。
从结构形式来看，摇篮式五轴机床具备极高的加工稳定性与五轴插补能力，是高精度与重切削加工的首选结构。目前市场上主流厂商在该结构领域均积累了较为深厚的技术，形成以下主要特点：GROB （格劳博）提供模块化设计和大行程配置，尤其适合航空及汽车结构件。
DMG MORI（德玛吉） 定位中高端市场，产品线覆盖面广，是中等尺寸加工的典范。Hermle （哈默）则主攻高刚性和模具复杂曲面，是高精度模具加工用户的优选。Mikron （米克朗）则以其瑞士制造背景，突出在小型精密部件领域的高效和高表面质量。OKUMA （大隈）强调设备的多任务性与强力切削，适合制造企业综合性需求。
